三維可視化

三維可視化既是一種解釋工具，也是一種成果表達工具。與傳統剖面解釋方法完全不同，常規的三維解釋是通過對每一條地震剖面上的每個層位、每條斷層拾取后，再通過三維空間的組合來完成的。三維體可視化解釋是通過對來自于地下界面的地震反射率數據體采用各種不同的透明度參數在三維空間內直接解釋地層的構造、巖性及沉積特點。這種三維立體掃描和追蹤技術可使解釋人員快速選定目標，結合精細的鉆井標定，可幫助解釋人員準確快速的描述各種復雜的地質現象。

三維可視化是根據數據體的透明度屬性,假定地下界面的反射率是地下界面的原始、真正的三維模型，本質上講，它是由三維空間中的構造、地層及振幅屬性綜合組成的。無論是做三維區域分析，還是做特定前景目標評價（包括流體界面識別），都可以通過這種‘進去看’的方式來快速完成。在基于三維象素的立體可視化中，每個數據樣點都被轉換成為一個三維象素（其大小近似面元間距和采樣間隔的三維象素）。每一個三維象素具有與原三維數據母體相對應的數值，一個三色（紅、綠、藍）值以及一個暗度變量，該變量用來調整數據體的透明度。這樣，每一個地震道被轉換成為一個三維象素柱。

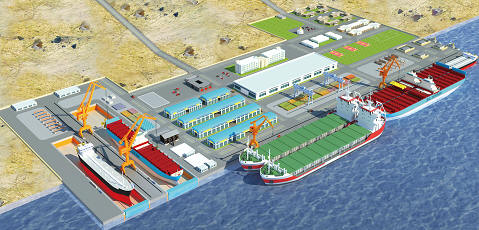

三維港口可視化仿真系統采用虛擬現實、計算機圖形學、三維建模等技術，建立了一個包含天空、陸地、水面、碼頭模型(建筑、堆場、集裝箱群、集卡、場橋、岸橋、正面吊、堆高機、船舶等)的視景，該視景可根據實際需要選擇以模擬數據、指令數據、現場實時數據等方式進行驅動，以漫游的視角輸出，提供逼真的三維場景，真實的碼頭作業流程觀測，機械及人員實時狀況監測，目標跟蹤、查找等功能。為碼頭業務教學、調度決策等提供直觀的參考。 三維港口可視化仿真軟件功能特點：

1）集裝箱碼頭實體建模

對集裝箱碼頭的所有實體建立三維模型，包括：

靜態實體：堆場，纜樁，泊位，閘口，建筑；

動態實體：集裝箱，船舶，集卡，岸橋，場橋，正面吊，堆高機，叉車等。

2）場景逼真渲染

對背景的逼真渲染，例如海面，天空等；

對港口的逼真渲染，港口模型均來自真實港口；

對靜態實體以及運動實體的逼真渲染，例如光照、陰影。

3）大規模場景管理

對場景中任意運動實體進行實時調度；

自動生成運動實體的驅動數據；

支持拖車自動尋路算法；

支持集卡，岸橋，場橋，正面吊，堆高機，叉車等運動實體的動作生成；

支持對運動實體的查找與跟蹤。

4）通訊功能

從數據庫中讀取集裝箱及設備信息并進行初始化；

對指令信息進行解釋執行，并反饋給數據庫；

支持主流的各種數據庫：SQL Server、Oracle、DB2、mySql等；

支持對現場實時數據（GPS數據、PLC數據）的可視化展示。

5）人機交互

支持從任意位置、任意角度對整個港口的運轉情況進行觀察，

支持對場景中的實體進行鼠標拾取，并顯示其屬性信息。
