::產品概述::

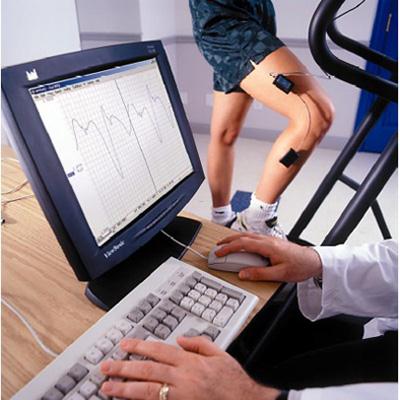

Measurand ShapeSensor S700關節角度傳感器
ShapeSensorTMS700為一款舒適、堅固耐用的雙極關節角度傳感器，可承受從2米高掉落到水泥地面上的撞擊。加蓋的金屬彎曲部件中裝配有光纖傳感器，安裝在關節附近部位。該款設備可用于膝蓋、手臂或單一自由度的任何關節上。
獨立應用：使用您自己的穩壓電源，5到15伏。輸出一個高電平信號，與電源電壓成比例，不需要額外的信號調節。該款傳感器拆裝后即可馬上使用。
安裝套件提供了使用便利性，統一的尺寸規格可搭配各種尼龍搭扣和雙面膠帶。
選件：S290為一個12位的數據采集系統，可在4、8和16通道版本中使用，還包括一個12位的A / D轉換器，Windows軟件允許顯示并存儲傳感器數據。A / D電源支持多達16個傳感器。
S700 ShapeSensorTM 使用非金屬材料制成，用于磁敏感和爆炸性環境中的操作。S700也可設計為具有防濺性能。
更小的關節：較小自由度的關節，您可以使用我們超小超靈活的傳感器，即S720微型關節角度SHAPE SENSORTM。
多關節：對于多個關節，或者多自由度的關節，請嘗試采用我們的ShapeTapeTM產品 – “準確把握關節位置”。
::應用范圍::
適用于磁敏感和爆炸性環境中的操作。
::技術特征::
::產品規格::
| 規格 | Measurand ShapeSensor S700關節角度傳感器 |
| 電源： | 采用5 VDC電源 |
| 滿量程(FS)范圍： | ±1.0 V±90關節角度 |
| 直傳感器輸出電壓： | 2.5 V，±0.2 V |
| 精度： | ±2%FS |
| 分辨率： | 0.05 |
| 本底噪聲： | 0.07 mVrms/Hz1/2 |
| 3dB帶寬： | 1.0千赫 |
| 環境溫度： | 0℃至+50 ℃ |
| 重量： | 45g |
| 激勵： | 5?15 VDC(5 VDC，15 C下的電源電流：10mA) |
| 電氣連接： | 紅色：電源供應器(5至15伏調節)；黑色：接地(電源和信號)；白色：傳感器輸出 |
