::產品概述::

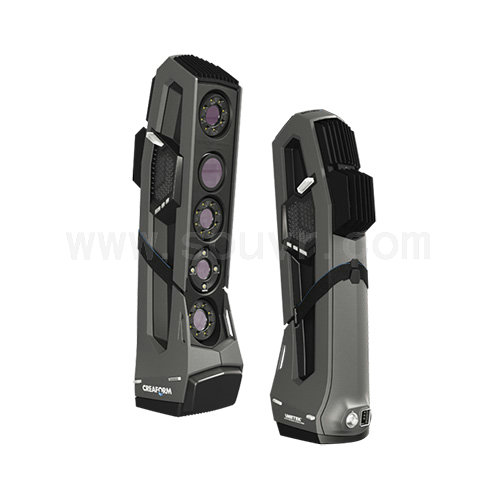

Creaform Go SCAN SPARK 3D便攜式手持式快速3D掃描儀
當易用性、多功能性、便攜性相結合
Go!SCAN 3D 是本公司出品的快速、用戶友好型手持式 3D 掃描儀。作為產品開發階段的強大工具，Go!SCAN 3D 掃描儀可快速測量任何復雜表面，首次使用即可“得到理想結果”。與 3D 建模軟件和產品生命周期管理工作流程無縫集成，該設備將會大大改善產品開發、促進創新、縮短上市時間。
設計用于掃描任何物體，無需安裝，可高質量地采集紋理和幾何形狀，色彩豐富，細節精致。現在就去掃描吧!
精細程度和掃描質量
Go!SCAN 3D 的高分辨率和精細程度可實現高品質掃描。支持全彩，輸出高質量結果。
? 結果可靠
? 分辨率為 0.100 mm
? 復雜細節高分辨率
便攜性
Go!SCAN 3D 相關一切都旨在使工作更加高效。非常便攜：可將其攜帶到任何所需的地方！
? 輕量：1.25 kg
? 動態參考：掃描期間物體和掃描儀均可自由移動
? 可裝入手提箱
更快的 3D 掃描流程
您是否需要快速完成工作？Go!SCAN 3D 是我們非常快速的技術產品。可掃描大多數物體，短短幾分鐘即可完成。可快速集成到您首選的逆向工程、計算機輔助設計或 3D 打印軟件中。

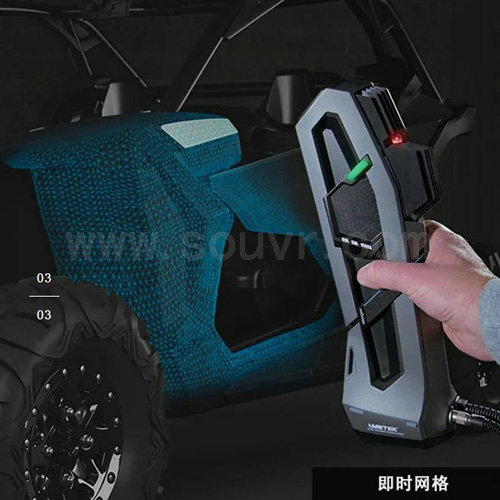

? 即時網格：直接可用的文件
? 高測量速率：高達 1,500,000 次測量/秒99 條白光掃描線
? 快速安裝：安裝運行可在 2 分鐘內完成
簡便性和多功能性
Go!SCAN 3D 是一款用戶友好型掃描儀，即使之前無相關經驗，任何人也都能在數分鐘之內對小部件和大物體展開掃描。無需任何部件準備，即可運行；只需瞄準掃描即可！掃描期間可即時預覽，實時顯示未采集的部分。
? 即插即用
? 用戶界面簡單，實時網格可視化
? 一臺設備即可掃描任意物體
? 采用幾何形狀、顏色或目標點進行定位
Go!SCAN 3D 掃描應用
CAD 設計
? 3D 掃描至 CAD
? 逆向工程（局部設計）
? 包裝設計
要求和規格
? 競爭產品分析
? 產品或相關零部件的測量
? 售后市場的零件或定制零件的測量
概念設計
? 粘土模型測量/逆向工程
? 虛擬模型與實物模型測繪/逆向工程
? 造型及美學設計
更換/回收
? 開發更換/修復部件的逆向工程
? 復雜裝配體的拆卸/拆解計劃
工裝設計
? 模具、夾具、和模型的逆向工程
? 更新 CAD 文件以反映完工工裝的檢測
? 工裝驗證/檢測
裝配/生產
? 虛擬裝配
? 工具/機器人路徑編程
? 加工前部件評估
質量控制
? 初樣檢測 (FAI)
? 部件到 CAD 檢測
? 供應商質量檢測
概念原型設計
? 修改后原型生成CAD 文件
? 形面分析、概念/原型的驗證
? 人體工程學原型設計
文檔
? 部件/工具的完工存檔
? 營銷演示、3D 培訓系統、嚴肅游戲
? 數字化歸檔
維護、修理和檢修 (MRO)
? 磨損分析
? 自定義維修/修改
? 維護前的部件/工具完工文檔
成型技術
? 快速成型設計/制造
? 將原型修改生成 CAD 文件
? 成型檢測
測試、仿真和分析
? 有限元分析 (FEA)
? 干涉分析
? 變形、幾何形狀分析

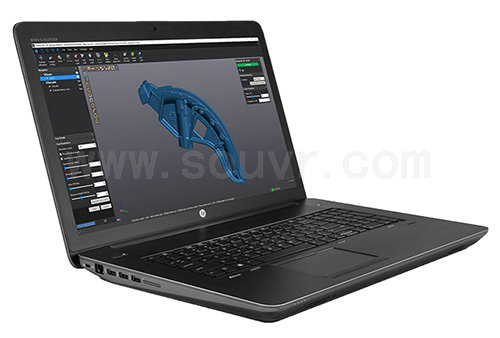

軟件
VXelements?
Go!SCAN 3D 掃描儀隨附VXelements軟件，增強了全套 3D 掃描和測量技術的功能。從數據采集到 CAD 軟件，將所有基本要素和工具都融入到一個用戶友好、簡便且流暢的工作環境中。
::產品規格::
為專業級應用提供具備?TRUaccuracy?、TRUsimplicity?、TRUportability??以及真正快速測量特性的創新技術。
| 規格參數 | Go!SCAN SPARK 3D便攜式手持式快速3D掃描儀 |
| 精度(1) | 高達 0.050 mm |
| 體積精度(2) (基于部件尺寸) | 0.050?mm + 0.150?mm/m |
| 體積精度(采用 MaxSHOT Next??| Elite(3) | 0.050?mm + 0.015?mm/m |
| 測量分辨率 | 0.100?mm |
| 網格分辨率 | 0.200 mm |
| 測量速率 | 1,500,000 次測量/秒 |
| 光源 | 白光(99條) |
| 定位方法 | 幾何形狀和/或顏色和/或目標點 |
| 掃描區域 | 390 x 390?mm |
| 基準距 | 400?mm |
| 景深 | 450 mm |
| 部件尺寸范圍 (推薦) | 0.1–4?m |
| 紋理分辨率 | 50 - 200?DPI |
| 紋理顏色 | 24?bits |
| 軟件 | VXelements |
| 兼容軟件(4) | 3D Systems (Geomagic? Solutions), InnovMetric Software (PolyWorks), Metrologic Group (Metrolog X4), New River Kinematics (Spatial Analyzer), Verisurf, Dassault Systèmes (CATIA V5, SolidWorks), PTC (Creo), Siemens (NX, Solid Edge), Autodesk (Inventor, PowerINSPECT) |
| 輸出格式 | .dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf |
| 重量 | 1.25?kg |
| 尺寸 (長 x 寬 x 高) | 89 x 114 x 346?mm |
| 連接標準 | 5–40?°C |
| 操作濕度范圍 (非冷凝) | 10–90% |
| 認證 | 符合EC標準(電磁兼容性指令、低電壓指令),可與充電電池(如果適用)、IP50 WEEE 兼容 |
| 專利 | CA 2,600,926、CN 200680014069.3、US 7,912,673、EP (FR, UK, DE) 1,877,726、AU 2006222458、US 8,032,327、JP 4,871,352、EP (FR, UK, DE) 2,278,271、IN 266,573、US 7,487,063、CA 2,529,044、CA 2,810,587、US 8,836,766、JP 5,635,218、CA 2,875,754、EP (FR, UK, DE) 2,751,521、US 9,325,974、CA 2,835,306、CN 201280023545.3、CN 201280049264.5、JP 6,025,830、EP (FR、UK、DE) 2,875,314、CN ZL 201380029999.6、JP 6,267,700、EP (FR、UK、DE) 3,102,908、US 15/114,563、CN 201580007340X |
(1)?校準球體工具直徑測量的典型值。 (2)?采用定位目標點或充分呈現幾何形狀/顏色紋理的物體進行定位。采用定位目標點借助可追蹤長度標準件來評估性能。 (3)?對于給定型號，使用MaxSHOT 3D時的系統體積精度不會優于基礎精度。 (4)?通過網格和點云導入，也與所有主要計量、CAD、計算機繪圖軟件兼容。 | |
