概述
在許多快速原型制作應用中，表面紋理是重中之重。 不是所有的快速原型制作技術都生產出最終產品，有的還需要二次處理，如打磨或拋光。這些附加步驟對于原型制作來說就要增加時間和費用。快速原型制作技術的目標是快速、經濟地制作出最終產品，因此在快速原型部件上制作出正確的表面紋理非常重要。

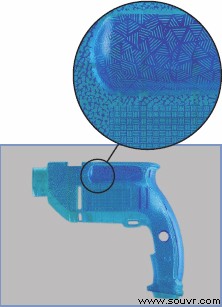

圖1

Polyjet™ 技術可以在原型部件、模子和模型上精確地打印出最終產品模具或部件所需要的紋理（紋理或圖案）和標志。 如果需要，紋理可以限制在特定區域。但是，紋理也可以在后處理過程中使用快速紋理原型制作應用程序進行添加。

作為后處理工藝，Objet 3-D 打印技術可以在模型上添加細節效果出色的優質紋理，因此，模型和其相關的部件和材料有相同的紋理。


圖2

快速紋理原型制作還可以增強薄壁材料的結構輕巧性以改善空氣動力學和流體動力學，還可以用來填充打印的部件上的層線以制作光滑的表面，以及在不制作新部件的情況下增加壁或表面的厚度。

Akron 金屬蝕刻專門用于在不同的材料和基質上添加紋理。 Akron 開發了一種享有專利的后處理方法，專門用于在以 PolyJet™ 技術制作的部件表面上制作紋理，這種方法被稱為 Prototex™。

事實上，Akron 可以在 Objet 打印的 3-D 模型上制作任何紋理。 Prototex 有一個擁有成千上萬個圖案和紋理的設計庫，其中包括皮革紋理、幾何圖樣和當前最流行的設計，它可以使最終用戶得到適合他們的最終 3-D 打印模型的外觀。


圖3

Akron 金屬蝕刻公司總裁 Lee Eisinger 先生說：“快速紋理原型制作技術的出現大大減少了在打印的模型上應用紋理所需花費的努力。” “Akron Metal Etching 的目標是憑借我們在塑料和相關產業中豐富的經驗提供最高質量的模具紋理制作。我們幫助用戶輕松地完成紋理選擇的細節和所有與最終用戶加工相關的項目，以在模具中制作具有正確紋理的部件”。

在 PolyJet 的打印模型上添加紋理的工藝：
首先，使用細砂紙對打印模型進行徹底的清潔和磨砂。 第二，用覆蓋層遮護不需要制作紋理的區域（見圖片 4）。 遮護后，在部件上開始制作所需深度的紋理。


圖 4. 涂覆了基本涂層的 PolyJet 模型

這個專門的設備會在制作紋理時測量厚度。 通常，紋理的深度允許有 +/-0.01 mm (0.0005 in)的公差。 紋理的厚度可以從 0.1mm 到 0.375mm (0.004 to 0.015 in) 之間，這一步驟所花的時間很短。

圖 5 所示為以適當厚度制作的材料。 紅色區域被遮護，在最終零件中將沒有紋理。 如果應用多個紋理，遮蔽也可以區分紋理變化。 給特定區域添加紋理可以使零件更加真實。


圖 5. 應用紋理圖案前遮蔽的區域

下一步是應用紋理圖案。 在零件表面上應用圖案有多種不同的方法。 經過固化工序后，沿著遮護材料將母模具從表面上取下。 用一種化學處理方式可以顯示圖案。

最后，在紋理檢驗完畢并完成所有需要的修飾工作之后，有紋理的區域被一層覆蓋層輕輕覆蓋著，將紋理印在零件上。 如圖6 中的圖案中深藍色區域之間的淺色區域所示。 然后將部件置于光線下對材料進行固化。


圖 6.紋理圖案

給制作了紋理的打印模型噴漆，制作出最終零件的外觀
紋理（紋理或圖案）可以應用在打印的 PolyJet 模型和模具上，填補了快速模具制造和昂貴的硬加工之間的空白。
